行星减速机装配图内容之零件编号及技术特性

文章出处：合富源人气：发表时间：2019-05-16 11:30

行星减速机的零件编号

行星减速机的零件编号要完整,不重复,不漏编,图上相同零件只标一个零件编号,编号引线不应相交,并尽量不与剖面线平行;独立组件 (如滚动轴承、通气器)可作为一个零件编号; 装配关系清楚的零件组(如螺栓、螺母及垫圈)可利用公共引线标注多个零件。编号应按顺时针或逆时针同一方向整齐顺次排列,编号的数字高度应比图中所注尺寸的数字高度大一号。

标题栏和明细表

行星减速机装配图内容的标题栏和明细表尺寸应该按照国标规定或企业标准绘于图纸右下角指定位置。

明细表是伺服减速机所有零件的详细目录,对每一个编号的零件都应在名细表内列出,非标准件应写出材料、数量及零件图号;标准件必须按照规定标记,完整地写出零件名称、材料、规格及标准代号。

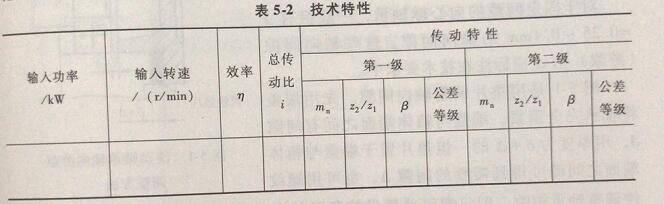

两级圆柱斜齿轮减速器技术特性示范见表5-2

伺服行星减速机技术特性

伺服减速器的技术特性包括输人功率、输人转速、传动效率、总传动比及各级传动比传动特性(如各级传动件的主要几何参数、公差等级) 等。伺服减速器的技术特性可在装配图上适当位置列表表示。两级圆柱斜齿轮减速器技术特性示范见表5-2。
