行星减速机轴类零件工作图设计视图选择和尺寸标注

文章出处：合富源人气：发表时间：2019-05-17 13:42

行星减速机轴类零件工作图设计之视图选择

根据轴类零件的结构特点,只需画一个视图,即将轴线水平横置,且使键槽朝上,以便能表达轴类零件的外形和尺寸,再在键槽、圆孔等处加画辅助的剖面图。对于零件的细部结构,如退刀槽砂轮越程槽、中心孔等处, 必要时可画局部放大图。

行星减速机轴类零件工作图设计之尺寸标注

伺服减速机轴的零件图主要是标注各段直径尺寸和轴向长度尺寸。标注直径尺寸时,各段直径都要逐一标注。若是配合直径,还需标出尺寸偏差。各段之间的过渡圆角或倒角等结构的尺寸也应标出(或在技术条件中加以说明)。标注轴向长度尺寸时,为了保证轴上所装零件的轴向定位,应根据设计和工艺要求确定主要基准和辅助基准,并选择合理的标注形式。

伺服行星减速机标注的尺寸应反映加工工艺及测量的要求,还应注意避免出现封闭的尺寸链。通常使轴中最不重要的一段轴向尺寸作为尺寸的封闭环而不标注。此外在标注键槽尺寸时,除标注键槽长度尺寸外,还应注意标注键槽的定位尺寸。

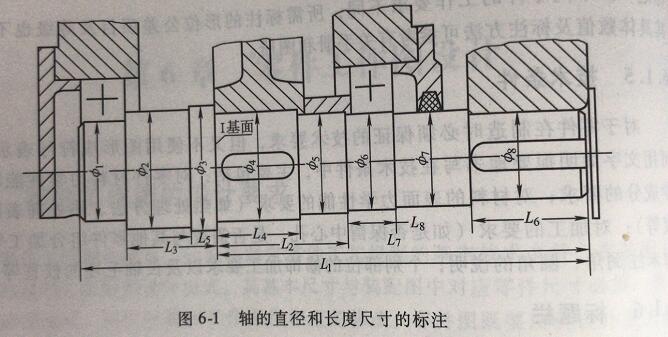

图6-1为齿轮减速器输出轴的直径和长度尺寸的标注示例。图中I基面为主要基准。图中L2,L3,L4,L5,和L7等尺寸都是以I基面作为基准注出,以减少加工误差。标注L2和L4是考虑到齿轮固定及轴承定位的可靠性,而L3则和控制轴承支点的跨距有关。 L6涉及到开式齿轮的固定,Ls为次要尺寸。封闭段和左轴承的轴段长度误差不影响装配及使用,故作为封闭环不注尺寸,使加工误差积累在该轴段上,避免了封闭的尺寸链。表6-1列出了轴的车削主要工序过程。
