伺服行星减速机齿轮等零件工作图设计

文章出处：合富源人气：发表时间：2019-05-17 14:01

伺服行星减速机齿轮等零件工作图设计的三大事项……

视图选择

伺服减速机圆柱齿轮可视为回转体,一般用一至二个视图即可表达清楚。选择主视图时,常把齿轮的轴线水平横置,且用全剖或半剖视图表示孔、键槽、轮毂、轮辐及轮缘的结构;左视图可以全部画出,也可以将表示轴孔和键槽的形状和尺寸的局部绘成局部视图。

公差及表面粗糙度的标注

行星减速机齿轮零件工作图上的尺寸,按回转体尺寸的方法进行标注。以轴线为径向基准线,端面为齿宽方向的尺寸基准,既不要遗漏(如各圆角、倒角、斜度、锥度、键槽尺寸等),又要注意避免重复。

精密行星减速机齿轮的分度圆直径是设计计算的基本尺寸,齿顶圆直径、轮毂直径、轮辐(或腹板)等尺寸,是加工中不可缺少的尺寸,都应标注在图样上; 齿根圆直径则是根据其他尺寸参数加工的结果,按规定不予标注。

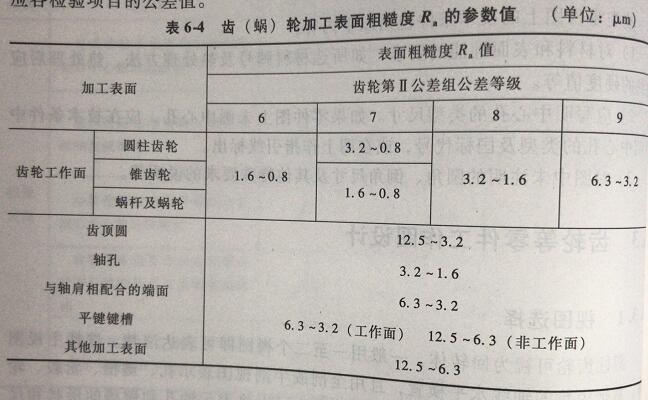

行星减速机齿轮零件工作图上所有配合尺寸和精度要求较高的尺寸,均应标注尺寸公差、形位公差及表面粗糙度。齿轮的毛坯公差对齿轮的传动精度影响很大,也应根据齿轮的公差等级进行标注。齿轮的轴孔是加工、检验和装配时的重要基准,其直径尺寸精度要求较高,应根据装配工作图上选定的配合性质和公差等级查公差表,标出各极限偏差值。齿轮的形位公差还包括: 键槽两个侧面对于中心线的对称度公差,可按7~9级精度选取。此外,还要标注齿轮所有表面相应的表面粗糙度参数值,见表6-4。
