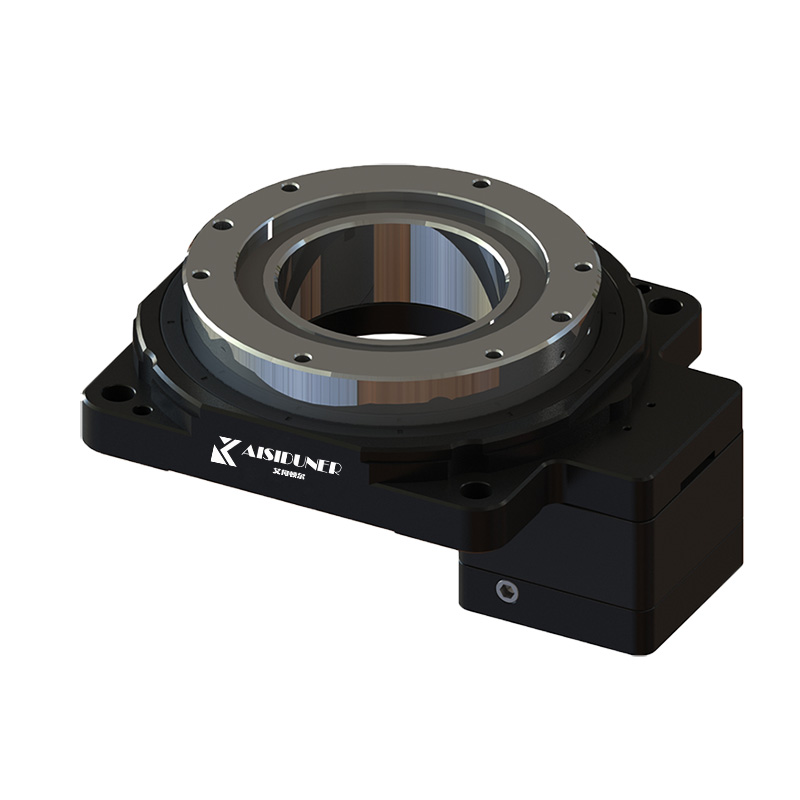

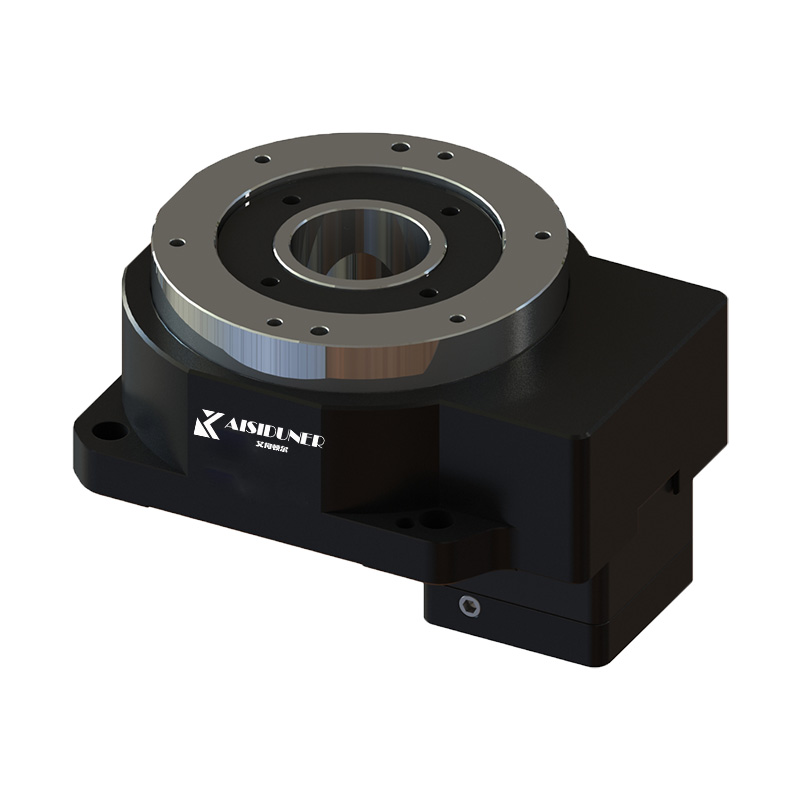

伺服中空旋转平台的特点：
这款中空旋转平台的齿轮采用螺旋设计，达2级齿轮精度，经氮化处理，硬度可达HRC52，可以承受盘面侧向力臂负载！

伺服中空旋转平台参数

马达种类：各品牌200-400W伺服马达

旋转平台轴承：交叉滚子轴承

容许转矩N.M：20

容许转速rpm:150（盘面）

中空旋转平台减速比：1：18

转动惯量kg.m：81556*10-7

容许轴向负载N：2000

宿州惯性力矩负荷N.m：50

中空轴旋转平台定位精度min：小于等于1

重复定位精度sec：±5（0.001°）

旋转平台平行度mm：±0.005

旋转平台同心度mm：±0.01

防护等级ip：40

精度寿命H:20000

合富源中空旋转平台的转盘由一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，并且滚子直径略大于轴承内圈与外圈间的滚道尺寸，使得交叉滚子轴承的内外圈及滚子之间存在预紧力，由此轴承支撑的伺服旋转平台转盘能够承受径向、轴向、倾覆等各种力矩，其刚性是传统轴承的10倍以上。

高旋转精度伺服中空旋转平台在组装完成后，以平台的交叉滚子轴承为旋转中心，再次对转盘的外径，端面进行磨削（标准级为精车），保证转盘的同轴度，平行度等形位公差。

1.负载惯性变化

2.高精度定位

3.施加惯量载重

4.利用中空孔的高精度定位

5.利用中空孔的光学

6.利用中空孔的吸取

1、中空旋转平台减速机通过运用高精密的齿轮传动，能够实现任意位置的定位。

2、底部与伺服电机的安装匹配，并且可以根据您的要求定制设计，使您在伺服电机上有更多的选择。

3、精密的结构与定位销钉的设计，方便更精准安装。
