行星减速机轴承座孔宽度（轴向尺寸）的确定
文章出处：合富源 人气：发表时间：2019-05-14 13:40
行星减速机轴承座孔宽度（轴向尺寸）的确定

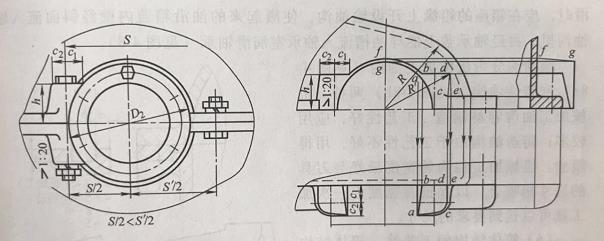

行星减速机轴承座孔的宽度取决于轴承帝螺栓所要求的扳手空间尺寸，扳手空间尺寸即为安装螺栓所需要的凸台宽度。由于轴承座孔外端面要进行切削加工，应有再向外突出5-8mm的凸台。
伺服行星减速机轴承盖尺寸的确定
根据轴承尺寸由相关手册查得轴承盖的结构尺寸，画出相应的轴承盖具体结构及其联接螺钉（可以用简化画法）。
行星减速机轴外伸长度的确定
轴的外伸长度与伸出段外接零件及轴承端盖的结构有关，如果轴端装有联轴器，则必须留有足够的装配尺寸，以保证外伸段轴上零件的拆装。
如何弹性套柱销联轴器就要求有装配尺寸。精密行星减速机采用不同的轴承盖端结构，将影响轴外伸的长度。当用凸缘端盖时，轴外伸长度还必须考虑拆装端盖螺钉所需的足够空间，以便在不拆装联轴器的情况下可以打开伺服减速机箱盖。如果外接零件的轮毂不影响螺钉的拆装或采用嵌入式的端盖，则轴承座孔轴向总长度可以取小一些，满足相对运动表面间的距离要求即可。
