中空旋转平台减速机齿根疲劳弯曲强度计算公式
发表时间：2019-07-23
深圳中空旋转平台减速机厂家为您介绍中空旋转平台减速机齿根疲劳弯曲强度计算公式……

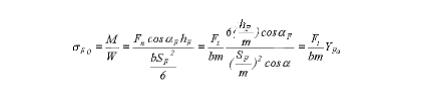

设力臂为 hF，危险截面宽度为 SF，齿根危险截面的名义弯曲应力为
中空旋转平台减速机的齿根弯曲疲劳强度校核公式

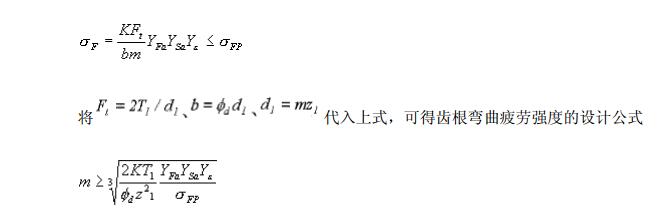

计入载荷系数 K、重合度系数 Ye、应力修正系数 Ysa，则得齿根弯曲疲劳强度的校核公式为

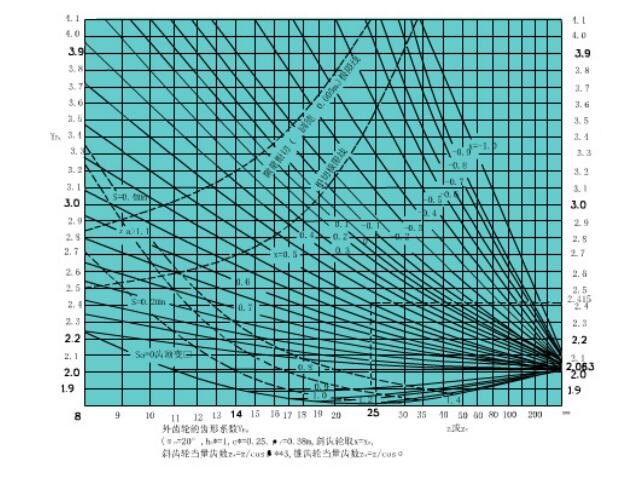

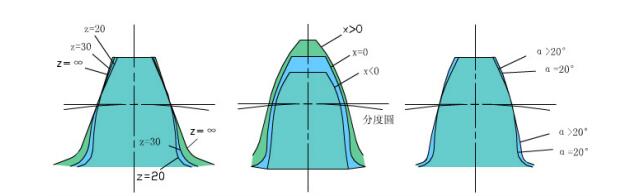

式中 YFa-为载荷作用于齿顶的齿形系数，用以考虑中空旋转平台减速机的齿廓形状对齿根弯曲应力 sF的影响。YFa 是无因次量，凡影响齿廓形状的参数（如 Z、x、α等）都影响 YFa（下上图），而与模数无关。 YFa值可由下下图查取。
