电动缸厂家解析折返式电动缸的内部结构
发表时间：2019-08-06
伺服电动缸可以分成直线式电动缸和折返式电动缸，这两种电动缸从外观上看的差别是伺服电机与电动缸的传动丝杠相连接的方式不一样，直线式电动缸的伺服电机与电动缸在同一个水平线相连接，折返式电动缸的伺服电机与电动缸而是平行连接的。接下来电动缸厂家为您折返式电动缸的内部结构……
折返式电动缸的概念
折返式电动缸的电机与缸体部分平行安装，通过同步带及同步带轮与电动缸的传动丝杆相连接。除具有直线式电动缸的优点外、由于总长度变短，更适用于安装空间比较小的场合。同时折返式电动缸选用的同步带，具有 强度高、间隙小、寿命长等特点，使整个电动缸具有较高的控制性和控制精度。

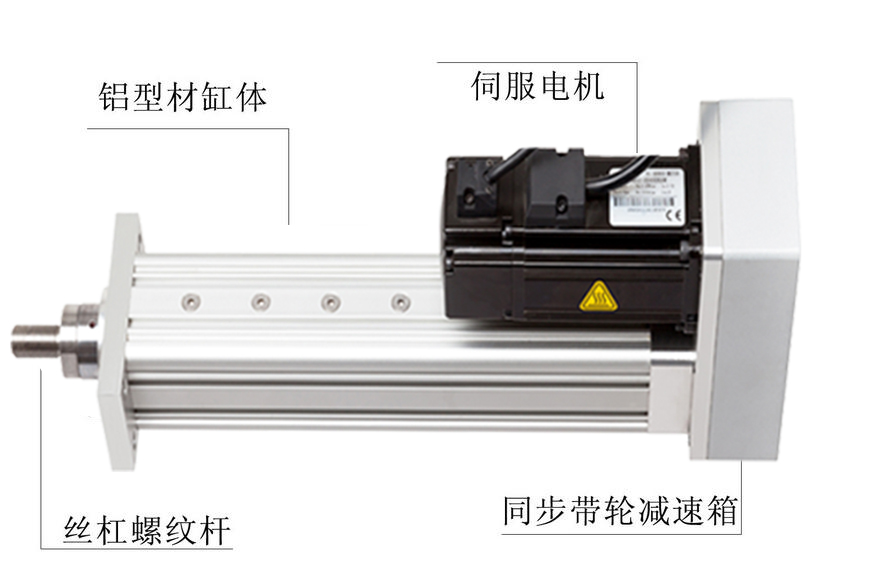

折返式电动缸从整个电动缸结构可以来看，折返式电动缸的结构包括：丝杆螺纹杆、同步带轮减速箱、伺服电机、铝型材缸体。

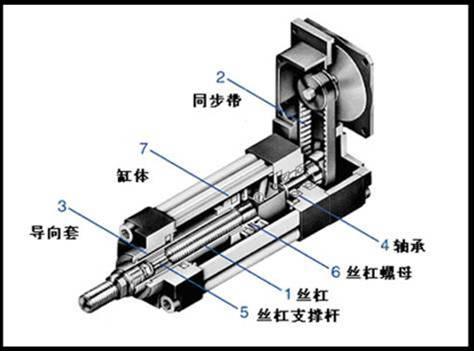

1、丝杆
2、同步带
3、导向套
4、轴承
5、丝杆支撑杆
6、丝杆螺母
7、缸体

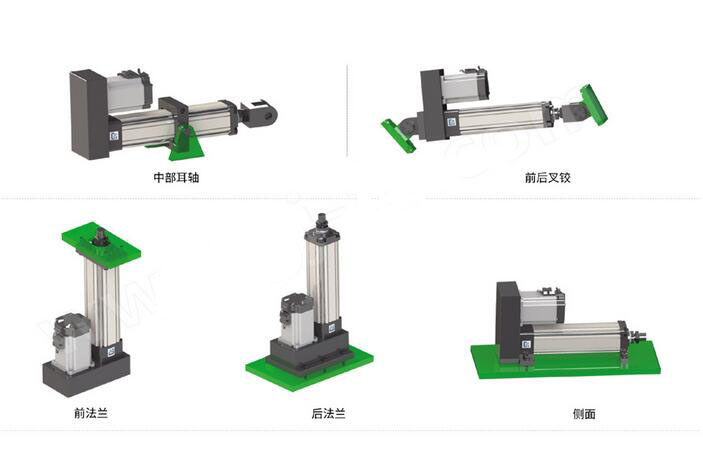

折返式电动缸的安装方式
折返式电动缸的安装方式主要有5种，分别为中部耳轴、前后叉铰、前法兰安装、后法兰安装和侧面安装。
