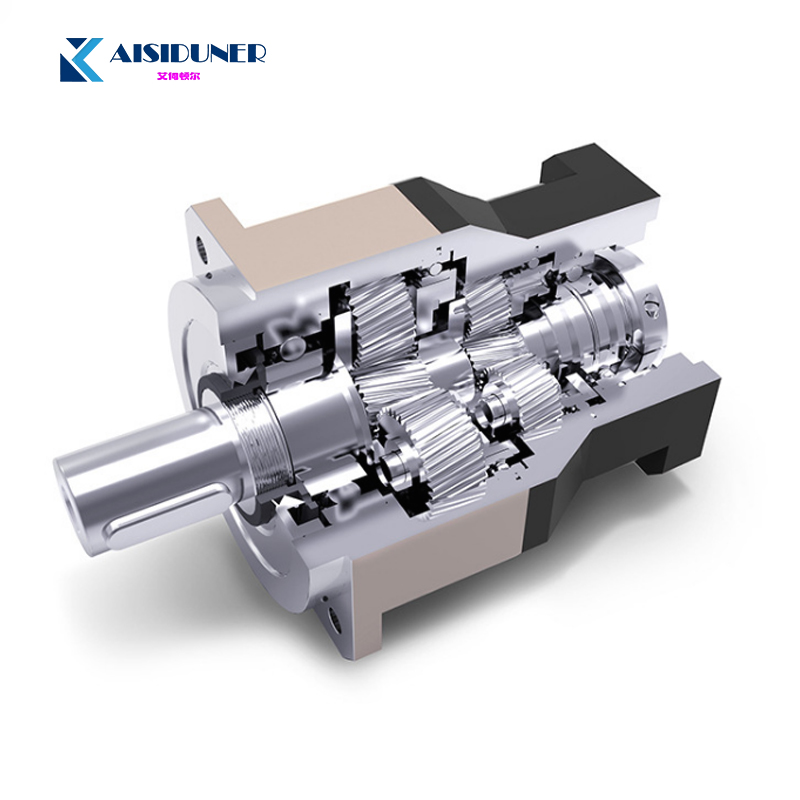

国产二级行星减速机内部结构图

发表时间:2020-02-20

行星减速机在减速机行业内被广泛使用,行星减速机被称为精密行星减速机、伺服行星减速机、精密伺服行星减速机……行星减速机根据里面齿轮的套数又分为单级行星减速机、二级行星减速机和三级行星减速机。

我们经常看到一级行星减速机内部结构图,接下来合富源将为大家介绍二级行星减速机内部结构图。

行星减速机一般用于低转速大扭矩的传动设备,把电动机.内燃机或其它高速运转的动力通过减速机的输入轴上的齿数少的齿轮啮合输出轴上的大齿轮来达到减速的目的,普通的减速机也会有几对相同原理齿轮达到理想的减速效果,大小齿轮的齿数之比,就是传动比。
行星臂架与输出轴采用一体式的结构设计,且输出轴的轴承配置采用大跨距设计确保最大的扭转刚性和输出负载能力;

  第一步是安装前确认电机和减速机是否完好无损,并且严格检查电机与减速机相连接的各部位尺寸是否匹配,这里是电机的定位凸台、输进轴与减速机凹槽等尺寸及配合公差。 第二步是旋下减速机法兰外侧防尘孔上的螺钉,调整PCS系统夹紧环使其侧孔与防尘孔对齐,**内六角旋紧。之后,取走电机轴键。第三步是将电机与减速机自然连接。连接时必须保证减速机输出轴与电机输进轴同心度一致,且二者外侧法兰平行。如同心度不一致,会导致电机轴折断或减速机齿轮磨损。另外,在安装时,严禁用铁锤等击打,防止轴向力或径向力过大损坏轴承或齿轮。一定要将安装螺栓旋紧之后再旋牢牢力螺栓。安装前,将电机输进轴、定位凸台及减速机连接部位的防锈油用汽油或锌钠水擦拭净。其目的是保证连接的紧密性及运转的灵活性,并且防止不必要的磨损。
