伺服减速机滚动轴承轴向游隙及其调整方法
发表时间：2019-05-16
装配工作图的技术要求是用文字说明在视图上无法表达的关于装配、调整、检验、润滑、维护等方面的内容,正确制订技术条件将能保证伺服减速器的工作性能。 技术条件主要包括伺服减速机的润滑和密封、滚动轴承轴向游隙及其调整方法、传动侧隙、接触斑点、伺服减速机的实验和行星减速机外观、包装和运输的要求。接下来行星减速机厂家先为大家介绍伺服减速机滚动轴承轴向游隙及其调整方法……
伺服减速机滚动轴承轴向游隙及其调整方法
对于固定间隙的向心球轴承,一般留有A=0.25~0.4mm 的轴向间隙。这些轴向间隙(游隙)值A应标注在技术要求中。

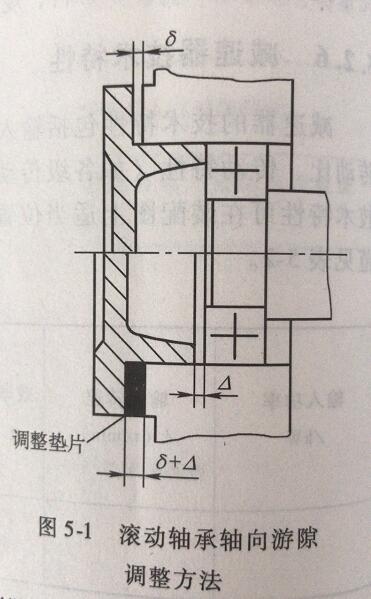

图5-1是用垫片调整轴向间隙。 先用端盖将轴承完全顶紧,端盖与箱体端面之间有间隙∆,用厚度为&+∆的一组垫片置于端盖与箱体端面之间即可得到需要的间隙∆。也可用螺纹件调整轴承游隙,即将螺钉或螺母拧紫全基本消除轴向游隙,然后再退转到留有需要的轴向游隙位置,最后锁紧螺纹。
