完成精密伺服行星减速器装配图

发表时间：2019-05-28

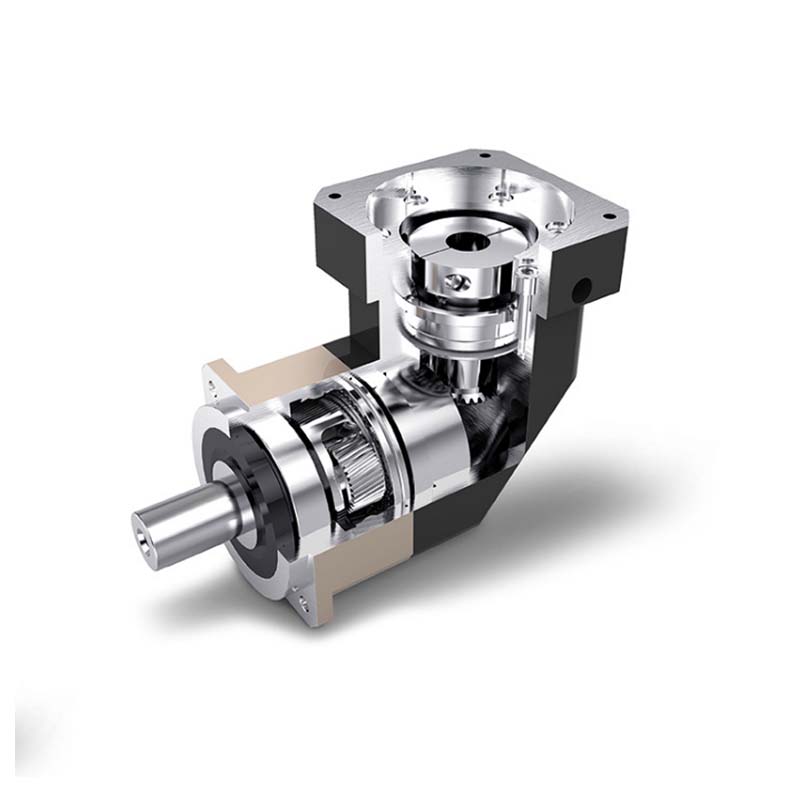

精密伺服行星减速器装配图内容包括减速器结构的各个视图、尺寸、技术要求、技术特性表、零件编号、明细表和标题栏等。经过前面几个阶段的设计,已将减速器的各个零部件结构确定下来,但还不是完整的装配图。

对伺服行星减速器装配工作图视图的要求

伺服减速机装配工作图应选择两个或三个视图,附以必要的剖视图和局部视图。要求全面、正确地反映出各零件的结构形状及相互装配关系,各视图间的投影应正确、完整。线条粗细应符合制图标准,图面要达到清晰、整洁、美观。绘图时应注意如下。

1)完成装配图时,应尽量把减速器的工作原理和主要装配关系集中表达在一个基本视图上。对于齿轮减速器,尽量集中在俯视图上; 对蜗杆减速器,则可在主视图上表示。装配图上尽量避免用虚线表示零件结构,必须表达的内部结构(如附件结构) 可采用局部剖视图或局部视图表达清楚。

2)画剖视图时,对于相邻的不同零件,其剖面线的方向不应相同,以示区别,而一个零件在各剖视图中剖面线方向和间距则应一致。为了防止画剖面线时出错,同一零件三视图中剖面线同时进行。对于很薄的零件(如垫片)其剖面尺寸较小,可涂黑,不打剖面线。

3)螺栓、螺钉、滚动轴承等可以按机械制图中规定的投影关系绘制,也可采用标准中规定的简化画法。

4)齿轮轴和斜齿轮的螺旋线方向应表达清楚,螺旋角应与计算相符。

1、行星减速机装配图底稿

如果所进行的减速器设计是学生进行的课程设计,应该在装配草图完成之后,重新在一张空白图纸上画正式装配图底稿,完成底稿后再加深,以保证图面整洁、干净。

2、精密行星减速机装配图加深及剖面线

减速器装配图加深时应选择硬度合适的铅笔,通常用HB硬度,削成矩形,按照制图要求选择合适线宽,进行加深。加深时粗细实线应分明。

1)特性尺寸:传动零件中心距。

2)配合尺寸:主要零件的配合处都应标出尺寸配合性质和公差等级。配合性质和公差等级的选择对减速器的工作性能、加工工芝及制造成本等有很大影响地是选择装配方法的依据,应根括于册中有大贷科认真确定表5-1始出了减速器主要零件配合的推荐值,供设计时参考。

3)安装尺寸:机体底面尺寸(包括长、宽、厚),地脚螺栓孔中心的定位尺寸,地脚螺栓孔之间的中心距和直径,减速器中心高,主动轴与从动轴外伸端的配合长度和直径,轴外伸端面与减速器某基准轴线的距离等。

4)外形尺寸:减速器总长、总宽、总高等,供车间布置及装箱运输时参考。标注尺寸时,应使尺寸线及数字布置整齐清晰,多数尺寸应布置在视图外面,并尽量集中在反映主要结构的视图上。
