高精密中空旋转平台减速机与马达安装指南

发表时间：2019-05-30

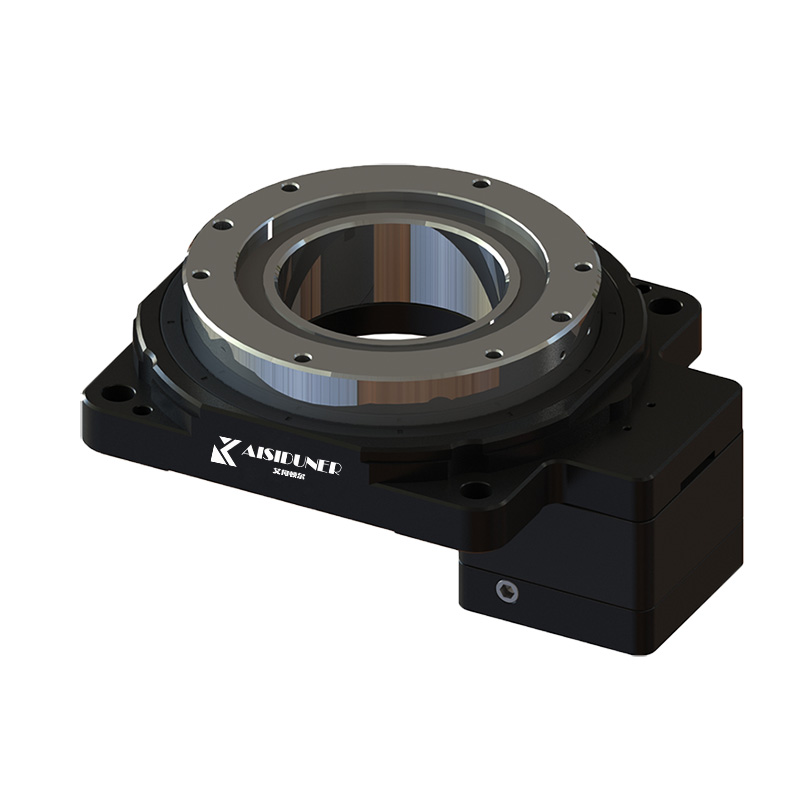

高精密中空旋转平台减速机的转盘为中空结构，伺服电机连接在侧边，方便冶具中的气管、电线安装，通过定制法兰及输入轴孔径，适合连接任意品牌的伺服电机、步进电机。中空旋转平台厂家为您解析高精密中空旋转平台减速机与马达安装指南……

1、核对马达型号与中空旋转平台减速机是否正确，并将配合面擦拭干净。

2、如马达轴径在&35以下，请将马达轴上的键拿掉。

3、检查马达出力轴尺寸，如需轴套，请先装入力孔内。

4、取出塞头，使用六角扳手将迫紧环螺丝松开，并将螺丝对准孔位。

5、将马达垂直装入中空旋转平台减速机。

6、依序使用扭力扳手锁上外六角螺丝。

7、使用扭力扳手将迫紧环螺丝锁紧

8、装回塞头。

安装高精密中空旋转平台减速机注意事项

1、务必先锁紧马达，才能锁紧马达轴心迫紧环。

2、请依步骤顺序组装，尤其步骤6-7不可颠倒。
