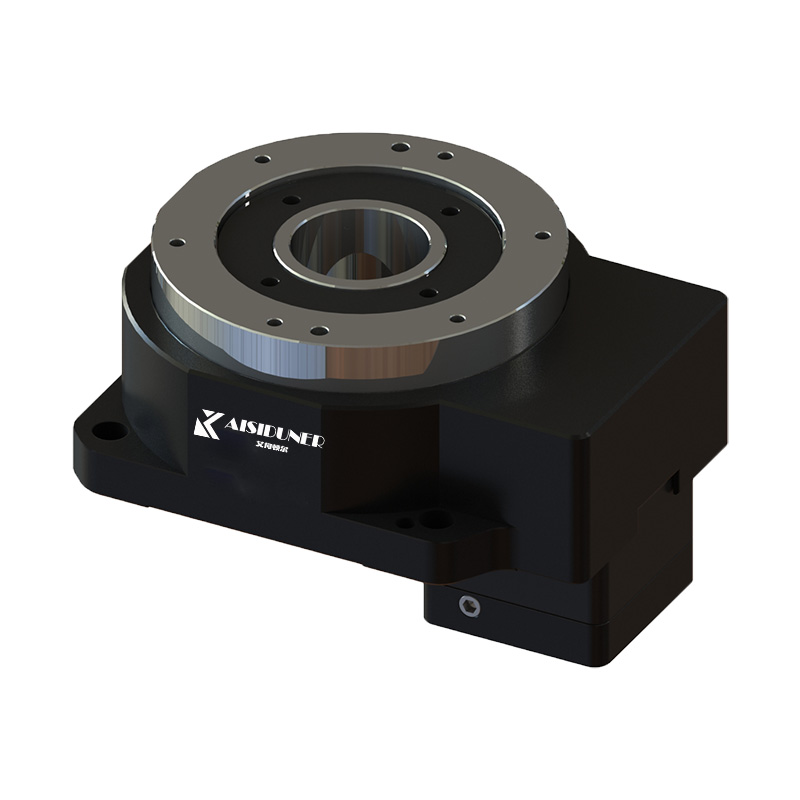

伺服中空旋转平台减速机的高低速轴部件的装配
发表时间：2019-07-09
伺服中空旋转平台减速机的高速轴部件的装配
检查中空旋转平台齿轮轴与滚动轴承的尺寸，轴承牌号其两者尺寸及公差是否相符，并将检查合格的轴承放在油箱内加热，用80%汽缸油，20%45#机油，油温在80-100度，加热时间不少于15分钟，轴承内孔加热后热膨胀误差可用下面的公式计算。
D=adt
上面公式中的D=轴承加热后内径变形是mm
a指的是中空旋转平台减速机轴承材料的热膨胀系数
d指的是中空旋转平台减速机轴承内径mm，
t指的是轴承加热前与加热后的温差。
将中空旋转平台减速机轴承装在齿轮轴上前，注意装入挡油板及定距环等件。
轴承内孔与轴配合大多采用过渡配合，k，m,j等，轴承往轴上装配时采用热装和压装可压力机，用力锤冲子，用辅助工具安装（见图2）
当轴承内环孔压套在轴上，是过渡配合，轴孔之间有一定的过盈量，其装配压力P可安下面的公式确定。
P=TDUE&B/2N(KG)
p指 的是轴承内环压套在轴上所需压力
TD指的是实际过盈量，通常取计算过盈的90%
U指的是配合表面滑动摩擦系数
E指的是模具KG/CM2，滚珠轴钢E=2.12*106KG/CM2
B指的是轴承内环宽度CM
N指 的是轴承系数
轻系列N轻=2.78
中系列N中=2.27
重系列N重=1.96
装配轴端盖
伺服中空旋转平台减速机的低速轴部件的装配
清除零件上的毛刺并磨去光边
检查轴、齿轮及轴承的配合尺寸，并根据轴和齿轮的键槽修配键，将键装在轴槽内。
用感应加热使齿轮予热到250-300度，在压力机上把轴压入齿轮孔到装配位置为止。
根据电动缸厂家提供的图纸技术要求对齿轮轴部件进行静平衡试验
将滚动轴承在电加热油槽内加热到90度把轴承压装到装配位置
装配轴端盖、交检
