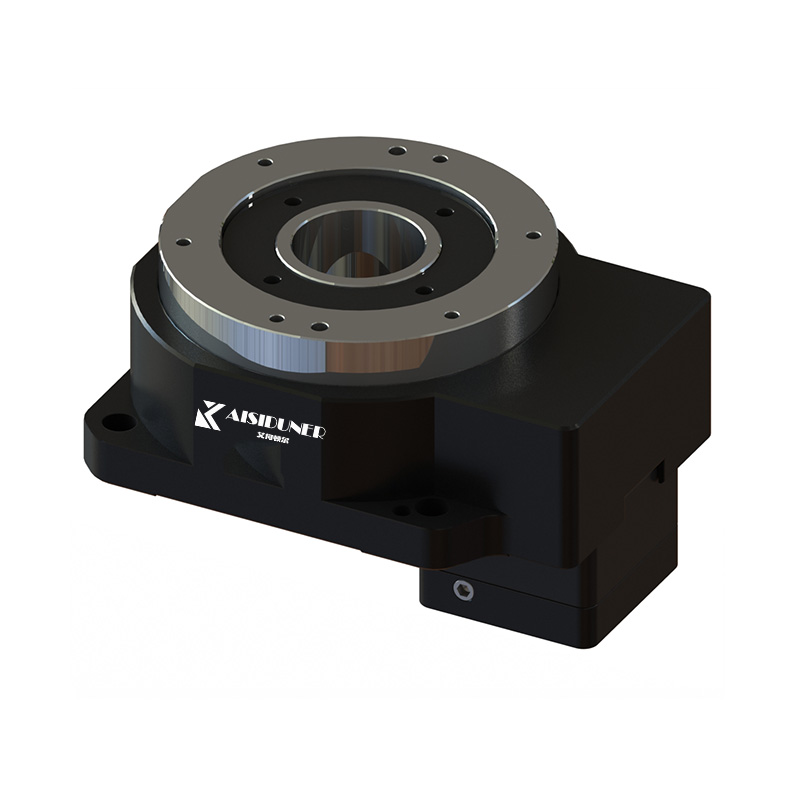

中空旋转平台减速机机体制造和装配技术要求
发表时间：2019-07-10
中空旋转平台减速机机体制造技术要求
1机体可采用铸件，也可采用焊件。
2在铸造或焊接后应作人工时效处理。
3机体分合表面粗糙度Ra为6.3μm，与底平面的平行度为GB/T1184的8级。
4轴承孔与其机体端面的垂直度为GB/T1184的8级。
5机体和机盖自由结合时，分合面应密合，用0.05mm塞尺检查其缝隙，塞尺塞入深度不得超过分合面宽度的三分之一。
6齿轮轴承孔的中心距极限偏差fa、中心线平行度fx和fy应符合GB/T10095的要求。
7轴承孔中心线应与其分合面重合，其误差不大于0.3mm。
8机体不准渗漏油。
中空旋转平台减速机装配技术要求
1轴承内圈必须紧贴轴肩或定距环，用0.05mm塞尺检查不得通过。
2按规定或图样要求调整轴承间隙。
3按本标准或图样要求检查齿轮副的最小侧隙及接触斑点。
4机体、机盖内壁以及位于减速器机体内部的未加工零件表面均应涂耐油油漆。机体、机盖及其他外露的非加工零件表面可按JB/T5000.12的规定涂漆，也可按用户要求涂漆。
5机体机盖分合面螺栓应按规定的预紧力拧紧。家预紧力的方式可用扭力扳手加预紧力矩加载，也可用液压式螺栓拉伸器按轴向力加载。其预紧力见表5。
表5
| 螺栓直径d(mm) | M10 | M12 | M16 | M20 | M24 | M30 | M36 |
| 用扭力扳手家预紧力矩MA | 35 | 61 | 149 | 290 | 500 | 1004 | 1749 |
| 用螺栓拉伸器加预紧轴向力FV | — | — | — | — | 158.1 | 251.3 | 366.0 |
|
注：本表的螺栓强度级别为8.8。当螺栓强度级别为5.6时应用本表数值乘以系数0.47；当强度级别为 10.9时，则应乘以系数1.41；当强度级别为12.9时，则应乘以系数1.69。 |
|||||||
