中空旋转平台减速机渐开线标准直齿圆柱齿轮机构

发表时间:2019-07-12

电动缸厂家合富源解析中空旋转平台减速机渐开线标准直齿圆柱齿轮机构

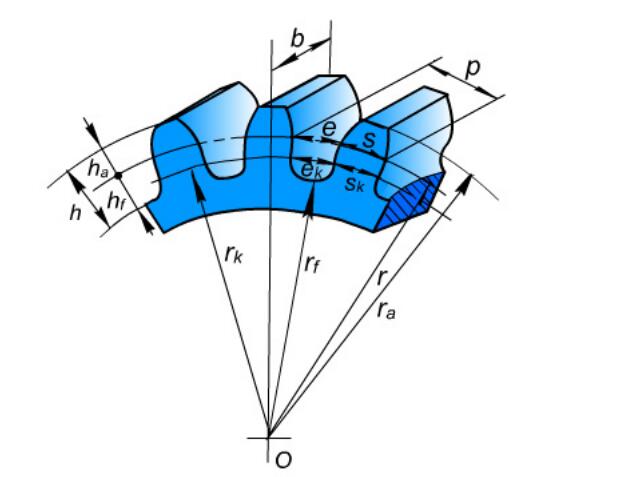

图示为中空旋转平台减速机直齿外齿轮的一部分。齿轮上每个凸起的部分称为齿,相邻两齿之间的空间称为齿槽。齿轮各部分的名称及符号规定如下:


中空旋转平台减速机渐开线标准直齿圆柱齿轮机构

(1) 齿顶圆 过齿轮各齿顶所作的圆,其直径和半径分别用 da和 ra表示。
(2) 齿根圆 过齿轮各齿槽底部的圆,其直径和半径分别用 df和 rf表示。
(3) 分度圆 齿顶圆和齿根圆之间的圆,是计算齿轮几何尺寸的基准圆其直径和半径分别用d和r 表示。
(4) 基圆 形成渐开线的圆,其直径和半径分别用 db和 rb表示。
(5) 齿顶高、齿根高及齿全高 齿顶高为分度圆与齿顶圆之间的径向距离,用 ha表示;齿根高为分度圆与齿根圆之间的径向距离,用 hf表示;齿全高为齿顶圆与齿根圆之间的径向距离,用 h 表示,显然 h=ha+hf。
(6) 齿厚、齿槽宽及齿距 在半径为 rk的圆周上,一个轮齿两侧齿廓之间的弧长称为该圆上的齿厚,用 sk表示;在此圆周上,一个齿槽两侧齿廓之间的弧长称为该圆上的齿槽宽,用 ek 表示;此圆周上相邻两齿同侧齿廓之间的弧长称为该圆上的齿距,用 pk表示,显然 pk=sk+ek。分度圆上的齿厚、齿槽宽及齿距依次用 s、e 及 p 表示,p=s+e。基圆上的齿距又称为基节,用 pb 表示。

中空旋转平台减速机标准齿轮:基本参数取标准值,具有标准的齿顶高和齿根高,分度圆齿厚等于齿槽宽的直齿圆柱齿轮称为标准齿轮,不能同时具备上述特征的直齿轮都是非标准齿轮。

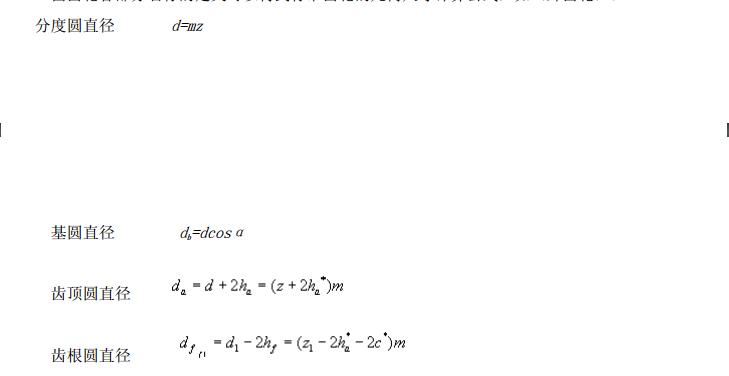

标准齿轮及其几何尺寸计算公式 由齿轮各部分名称的定义可以得到标准齿轮的几何尺寸计算公式,如(外齿轮):

中空旋转平台减速机渐开线标准直齿圆柱齿轮机构
