中空旋转平台减速机变位齿轮几何尺寸的变化
发表时间：2019-07-15
1. 中空旋转平台减速机的分度圆齿厚和齿槽宽

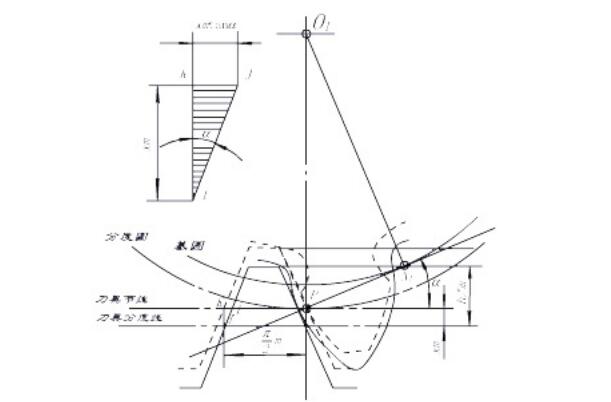

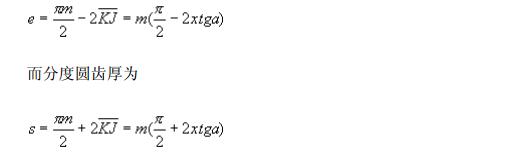

图所示分度圆齿厚和齿槽宽及标准齿条刀切制正变位齿轮的情况。齿条刀中线远离轮坯中心的径向变位量是 xm>0，刀具节线上的齿厚较刀距中线上的齿厚减小 2KJ。由于轮坯分度圆与刀具节线作纯滚动，被切出齿轮分度圆齿槽宽应等于刀具节线上的齿厚，即被切齿轮分度圆齿槽宽也减小 2KJ。由图中关系可知，KJ=xmtgα。故正变位齿轮分度圆齿槽宽为：
对于负变位齿轮，上述两式同样适用，仅将变位系数 x 用负值代入。
2．中空旋转平台减速机的任意圆上的齿厚

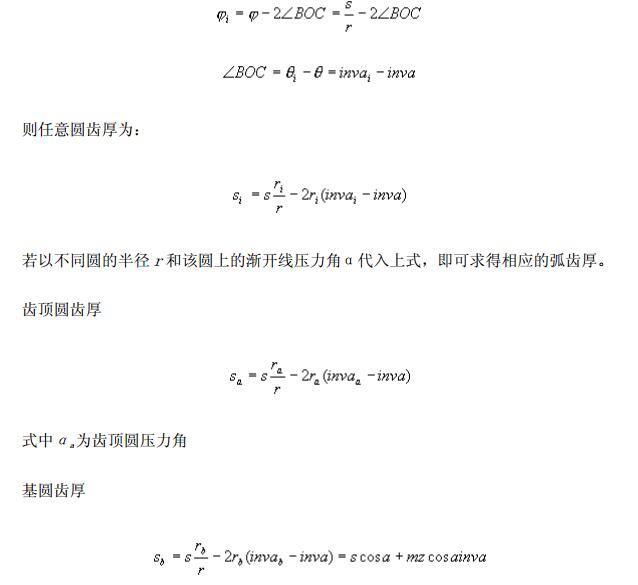

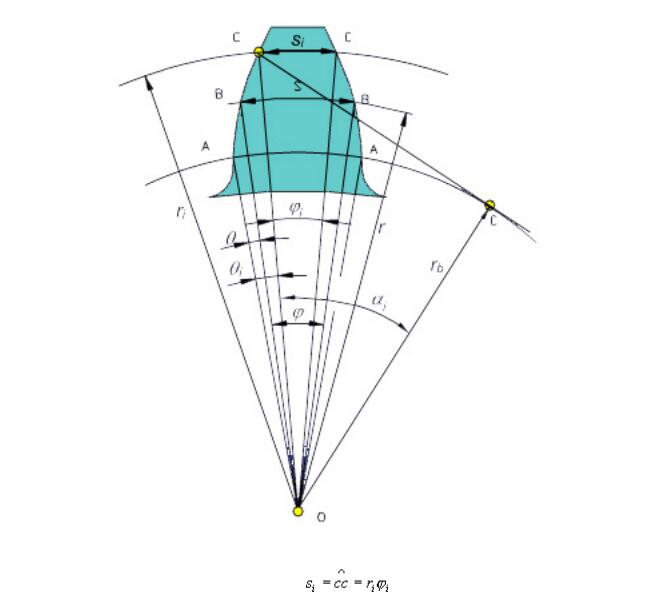

图为外齿轮的一个轮齿，设 si为轮齿任意半径 ri的圆周上的弧齿厚，s 为其分度圆上的弧齿厚，并设 si和 s 分别对应的中心角为φi和φ，由图知

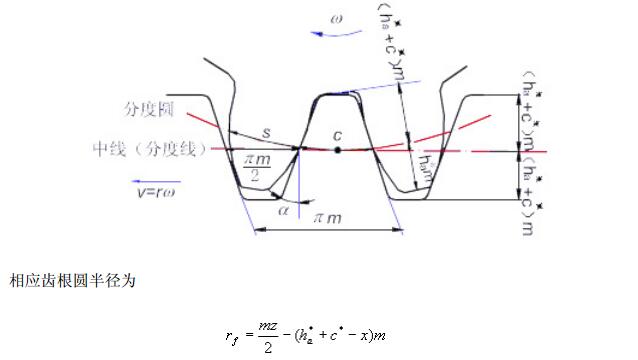

3．中空轴旋转平台减速机的齿根高和齿顶圆

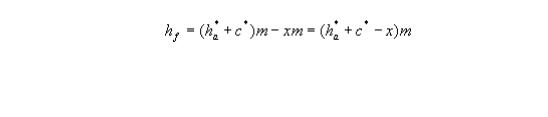

如图所示，加工正变位齿轮，刀具中线与节线分离，移出 xm。因此齿根高比标准齿轮减小，即
对于负变位齿轮，用负值代入上述两式。
4．中空旋转平台减速机的齿顶高和齿顶圆
变位齿轮的齿顶圆在切齿加工前已加工好，与轮齿切削加工无关。变位齿轮的齿顶高及齿顶圆均与标准齿轮不同，其变化的情况与一对齿轮啮合传动要求有关，将在下节介绍。
