中空旋转平台减速机齿廓不根切条件
发表时间：2019-07-16
中空旋转平台减速机齿廓不根切条件
（1） 根切现象及其产生原因

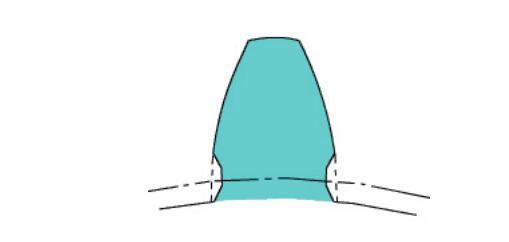

根切现象如图所示，用范成法切制齿轮的过程中，有时刀具会把齿轮根部已加工好的渐开线齿廓切去一部分，这种现象称为根切。根切将削弱齿根的强度，甚至可能降低重合度，影响传动质量，应尽量避免。

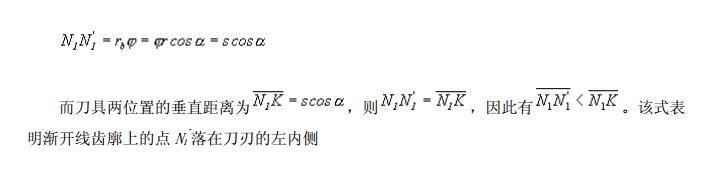

产生原因 图为齿条刀的齿顶线超过极限啮合点 N1（啮合线与被切齿轮基圆的切点）的情况。当刀具以速度ν移动到达位置Ⅱ时，刀刃齿廓将被加工轮齿的渐开线齿廓完全切出。范成加工继续进行，刀具移动距离 s 到达位置Ⅲ，刀刃齿廓与啮合线 NN 交于点 K。与此同时，齿轮相应转过φ角，其基圆转过的弧长
即点 N1 ` 附近的渐开线被刀刃切掉而产生根切，如图中的阴影部分所示。
（2） 避免中空旋转平台减速机根切的方法
以上分析可知，产生根切的原因是刀具的齿顶线超过极限啮合点 N1，因此可以利用移距变位的方法避免根切。

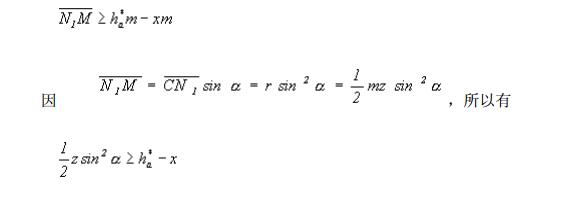

如图所示，为了中空旋转平台减速机避免根切齿条刀采用正变位，变位量为 。这样使刀具齿顶线通过极限啮合点 N1，刚好不根切。由此可得不根切的条件为：
