避免中空旋转平台减速机根切的三种方法……

发表时间：2019-07-16

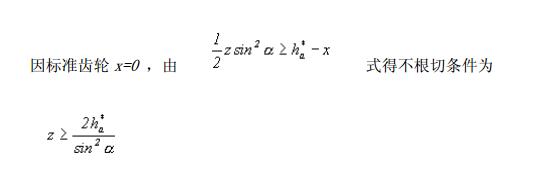

1）中空旋转平台减速机标准齿轮不产生根切的最少齿数条件

因此得出标准齿条刀加工标准齿轮不产生根切的最少齿数 zmin ：

当 ha * =1、α=20。时，可以得到标准齿轮不产生根切的最少齿数 zmin =17。

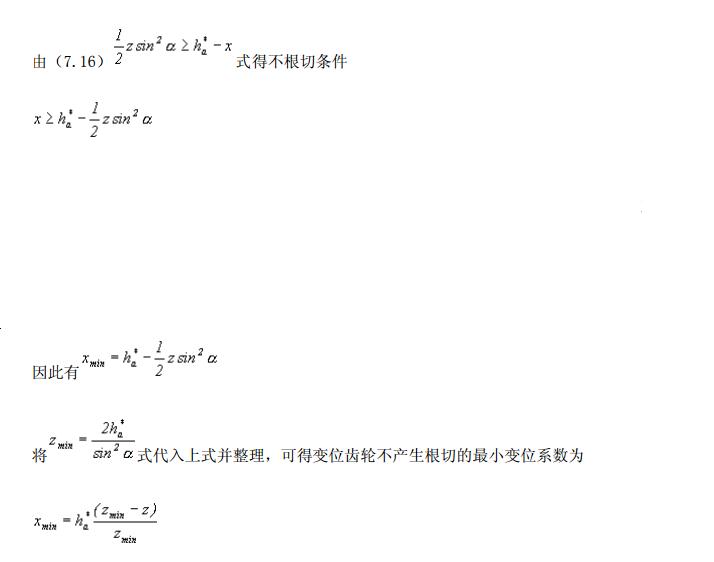

上式表明：当 z0 ；当 z>zmin时，可以采用负变位（x<0），只要满足 x≥xmin 的条件就不会产生根切。

由式可知，减小齿顶高系数 ha * 或加大压力角α，均可提高齿轮避免根切的能力。但是，这样需要采用非标准刀具，成本将增加，一般情况不宜采用。
