行星减速机厂家解析伺服减速机俯视图的绘制
文章出处：合富源 人气：发表时间：2019-05-15 11:50
行星减速机厂家解析伺服减速机俯视图的绘制

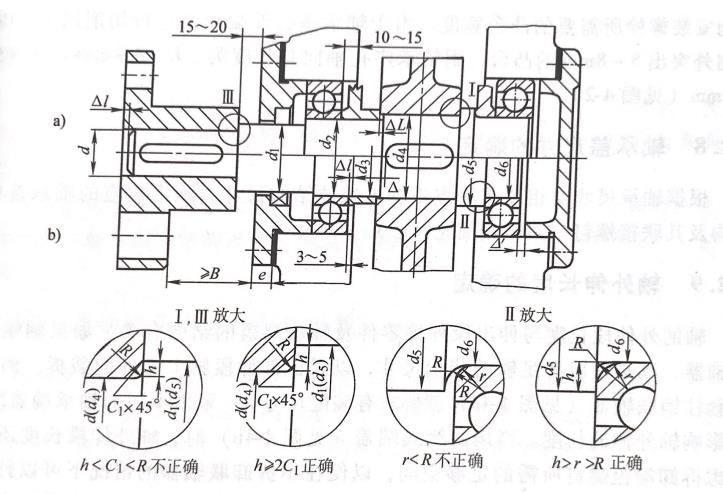

与两级圆柱齿轮伺服减速机一样，伺服行星减速机厂家一般先画俯视图，画到一定程度后再与其他视图同时进行。在齿轮中心线的位置确定后，应首先将大、小锥齿轮的外廓画出，然后画出小锥齿轮处内壁位置，小锥齿轮大端轮缘的端面线与箱体内壁线距离。
行星减速机大锥齿轮轮毂端面与箱体内壁距离，再以小锥齿轮的轴线为对称线，画出箱体与小锥齿轮轴线对称的另一侧内壁。低速级小圆柱齿轮的齿宽通常比大齿轮宽5-10mm，中间轴上小圆柱齿轮端面与内壁距离再画出大、小圆柱齿轮轮廓时应保证大锥齿轮与大圆柱齿轮的间距为5-10mm，若小于5mm，应将箱体适当加宽。在主视图中应使大圆柱齿轮的齿圆与箱体内壁之间的距离。
圆锥-圆柱斜齿行星减速机装配草图的设计内容与绘图步骤与两级圆柱齿轮减速机大同小异，因此在设计时应仔细阅读以下介绍的有关两级圆柱齿轮减速机装配草图设计的全部内部。
圆锥-圆柱斜齿齿行星减速机的箱体采用以小锥齿轮的轴线为对称线的的对称结构，以便于大齿轮调头安装时可改变出轴方向。
